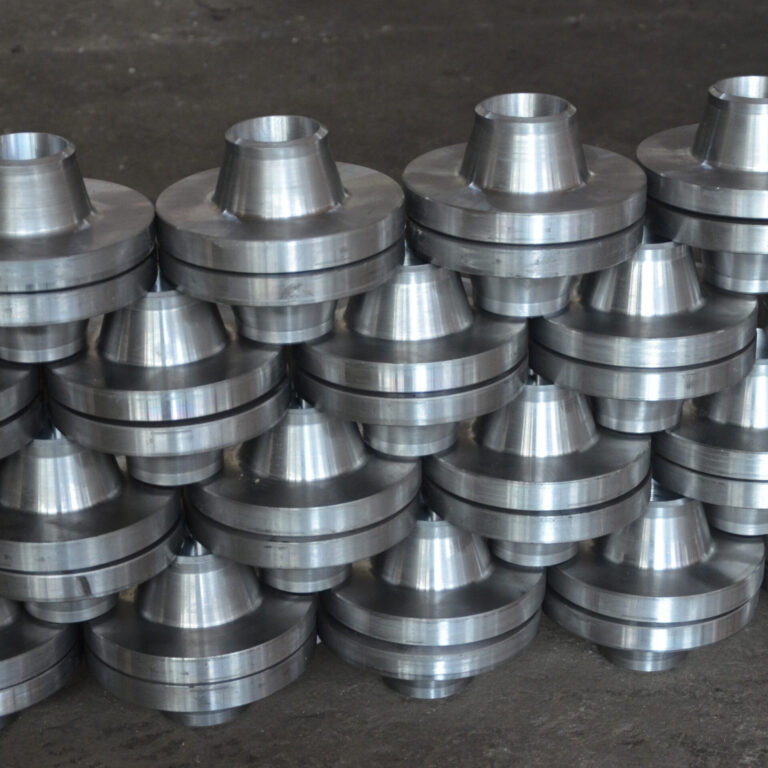

Quality assurance para sa mataas na kalidad na butt welded flanges
Sa pamamagitan ng proseso ng forging, gamit ang pagbuo ng amag, at pagkatapos ay sa pamamagitan ng machining upang makumpleto ang pagproseso ng produkto.
DN15-DN2000
Carbon steel: A105, SS400, SF440 RST37.2, S235JRG2, P250GH, C22.8.
Hindi kinakalawang na asero: F304 F304L F316 F316L 316Ti, Copper atbp.
Malawakang ginagamit sa petrochemical, coal chemical, refining, oil at gas transmission, marine environment, power, heating at iba pang proyekto.
Weld Neck Flange Standard: ANSI, JIS, DIN, BS4504, SABS1123, EN1092-1, UNI, AS2129, GOST-12820.
Presyon: ANSI class 150, 300, 600, 1500, 2500, DIN PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160.
Packing: Walang Fumigate o Fumigate Plywood/Wood Pallet o Case Surface.
Paggamot: Anti-rust Oil, Transparent/Yellow/Black Anti-rust Paint, Zinc, Hot dipped Galvanized.
Mayaman na teknolohiya sa produksyon, advanced na kagamitan, mataas na antas ng automation at mataas na katumpakan ng produksyon, kumpletong paghubog. Bilang itinalagang tagapagtustos ng mga pangunahing grupo ng negosyo ng enerhiya sa ilalim ng hurisdiksyon ng SASAC, ang kumpanya ay nanalo ng ilang pambansa, at panlalawigang reputasyon.
B16.5 150LB
Nag-aalok ang Elite ng malawak na hanay ng mga flanges tulad ng PL, SW, BL, WN, SO, LJ, ASME/ANSI B16.5 150LB WN Flange atbp., na tiyak na inengineered alinsunod sa mga internasyonal na pamantayan ng kalidad. Ang mga flanges na ito ay lubos na matibay, lumalaban sa kaagnasan at maaasahan. Ang aming hanay ng mga flanges ay nakakahanap ng aplikasyon sa mga industriya tulad ng engineering, construction, chemical, oil field at power plant. Nag-aalok kami ng mga flanges na ito sa iba't ibang dimensyon ayon sa mga pagtutukoy na ibinigay ng aming mga kliyente. Upang makakuha ng pinakamabuting kalagayan na kasiyahan ng kliyente, tinitiyak namin ang ligtas na packaging at mabilis na paghahatid ng inorder na kargamento.
| Pipe Normal Diam. | OD Flange | Thk. Ng Flange Min | Diam.ng Hub | Diameter ng Nakataas na Mukha | Hub Diam. Chamfer ng WN | Haba Hub.Y | Bore | Diam. ng Bolt Circle | Diam.ng Bolt Holes | Numerong Bolts | Diam. ng Bolts (pulgada) | KG | LB | |
| pulgada | dn | O | C | X | G | A | Y | B | BC | BH | BN | BD | ||
| 1/2" | 15 | 89 | 11.2 | 30.2 | 35.1 | 21.3 | 47.8 | 15.8 | 60.5 | 15.8 | 4 | 1/2" | 0.7 | 1.5 |
| 3/4" | 20 | 98.5 | 12.7 | 38.1 | 42.9 | 26.7 | 52.3 | 20.8 | 69.9 | 15.8 | 4 | 1/2" | 0.8 | 1.8 |
| 1" | 25 | 108 | 14.2 | 49.3 | 50.8 | 33.5 | 55.6 | 26.7 | 79.3 | 15.8 | 4 | 1/2" | 1.1 | 2.4 |
| 1-1/4" | 32 | 117.5 | 15.7 | 58.7 | 63.5 | 42.2 | 57.2 | 35.1 | 88.9 | 15.8 | 4 | 1/2" | 1.5 | 3.3 |
| 1-1/2" | 40 | 127 | 17.5 | 65 | 73.2 | 48.3 | 62 | 40.9 | 98.6 | 15.8 | 4 | 1/2" | 1.8 | 4 |
| 2" | 50 | 152.5 | 19.1 | 77.7 | 91.9 | 60.5 | 63.5 | 52.6 | 120.7 | 19.1 | 4 | 5/8" | 2.7 | 6 |
| 2-1/2" | 65 | 178 | 22.4 | 90.4 | 104.6 | 73.2 | 69.9 | 62.7 | 139.7 | 19.1 | 4 | 5/8" | 4.4 | 9.8 |
| 3" | 80 | 190.5 | 23.9 | 108 | 127 | 88.9 | 69.9 | 78 | 152.4 | 19.1 | 4 | 5/8" | 5.2 | 11.5 |
| 3-1/2" | 90 | 216 | 23.9 | 122.2 | 139.7 | 101.6 | 71.4 | 90.2 | 177.8 | 19.1 | 8 | 5/8" | 6.4 | 14.2 |
| 4" | 100 | 228.5 | 23.9 | 134.9 | 157.2 | 114.3 | 76.2 | 102.4 | 190.5 | 19.1 | 8 | 5/8" | 7.5 | 16.6 |
| 5" | 125 | 254 | 23.9 | 163.6 | 185.7 | 141.2 | 88.9 | 128.3 | 215.9 | 22.4 | 8 | 3/4" | 9.2 | 20.2 |
| 6" | 150 | 279.5 | 25.4 | 192 | 215.9 | 168.4 | 88.9 | 154.2 | 241.3 | 22.4 | 8 | 3/4" | 11 | 24.3 |
| 8" | 200 | 343 | 28.4 | 246.1 | 269.7 | 219.2 | 101.6 | 202.7 | 298.5 | 22.4 | 8 | 3/4" | 18.4 | 40.6 |
| 10" | 250 | 406.5 | 30.2 | 304.8 | 323.9 | 273.1 | 101.6 | 254.5 | 362 | 25.4 | 12 | 7/8" | 25.5 | 56.2 |
| 12" | 300 | 482.5 | 31.8 | 365.3 | 381 | 323.9 | 114.3 | 304.8 | 431.8 | 25.4 | 12 | 7/8" | 37 | 81.4 |
| 14" | 350 | 533.5 | 35.1 | 400.1 | 412.8 | 355.6 | 127 | 476.3 | 28.5 | 12 | 1" | 51 | 113 | |
| 16" | 400 | 597 | 36.6 | 457.2 | 469.9 | 406.4 | 127 | 539.8 | 28.5 | 16 | 1" | 61.5 | 136 | |
| 18" | 450 | 635 | 39.6 | 505 | 533.4 | 457.2 | 139.7 | 577.9 | 31.8 | 16 | 1 1/8" | 71.5 | 158 | |
| 20" | 500 | 698.5 | 42.9 | 558.8 | 584.2 | 508 | 144.5 | 635 | 31.8 | 20 | 1 1/8" | 85 | 187 | |
| 24" | 600 | 813 | 47.8 | 663.4 | 692.2 | 609.6 | 152.4 | 749.3 | 35.1 | 20 | 1 1/4" | 119 | 262 | |
Tandaan:2 mm na nakataas na mukha na regular na binibigay sa Mga Klase 150 at 300 maliban kung iniutos.
B16.5 300LB
Nag-aalok ang aming kumpanya ng malawak na hanay ng mga flanges tulad ng PL, SW, BL, WN, SO, LJ, ASME/ANSI B16.5 300LB WN Flange atbp., na tiyak na inengineered alinsunod sa mga internasyonal na pamantayan ng kalidad. Ang mga flanges na ito ay lubos na matibay, lumalaban sa kaagnasan at maaasahan. Ang aming hanay ng mga flanges ay nakakahanap ng aplikasyon sa mga industriya tulad ng engineering, construction, chemical, oil field at power plant. Nag-aalok kami ng mga flanges na ito sa iba't ibang dimensyon ayon sa mga pagtutukoy na ibinigay ng aming mga kliyente. Upang makakuha ng pinakamabuting kalagayan na kasiyahan ng kliyente, tinitiyak namin ang ligtas na packaging at mabilis na paghahatid ng inorder na kargamento.
| Pipe Normal Diam. | OD Flange | Thk. Ng Flange Min | Diam.ng Hub | Diameter ng Nakataas na Mukha | Hub Diam.Chamfer ng WN | Haba Hub.Y | Bore | Diam.ng Bolt Circle | Diam.ng Bolt Holes | Bilang ng Bolts | Diam. ng Bolts (pulgada) | Tinatayang Timbang | ||
| pulgada | dn | O | C | X | G | A | Y | B | BC | BH | BN | BD | KG/PCS | LB/PCS |
| 1/2" | 15 | 95.5 | 14.2 | 38.1 | 35.1 | 21.3 | 52.3 | 15.7 | 66.5 | 15.7 | 4 | 1/2" | 0.8 | 1.8 |
| 3/4" | 20 | 117. 5 | 15.7 | 47.8 | 42.9 | 26.7 | 57.2 | 20.8 | 82.6 | 19.1 | 4 | 5/8" | 1.4 | 3.1 |
| 1" | 25 | 124. 0 | 17.5 | 53.8 | 50.8 | 33.5 | 62 | 26.7 | 88.9 | 19.1 | 4 | 5/8" | 1.7 | 3.7 |
| 1-1/4" | 32 | 133. 5 | 19.1 | 63.5 | 63.5 | 42.2 | 65 | 35.1 | 98.6 | 19.1 | 4 | 5/8" | 2.2 | 4.8 |
| 1-1/2" | 40 | 155. 5 | 20.6 | 69.9 | 73.2 | 48.3 | 68.3 | 40.9 | 114.3 | 22.4 | 4 | 5/8" | 3.2 | 7 |
| 2" | 50 | 165. 0 | 22.4 | 84.1 | 91.9 | 60.5 | 69.9 | 52.6 | 127 | 19.1 | 8 | 5/8" | 3.6 | 7.9 |
| 2-1/2" | 65 | 190. 5 | 25.4 | 100.1 | 104.6 | 73.2 | 76.2 | 62.7 | 149.4 | 22.4 | 8 | 3/4" | 5.4 | 12 |
| 3" | 80 | 209. 5 | 28.4 | 117.3 | 127 | 88.9 | 79.2 | 78 | 168.1 | 22.4 | 8 | 3/4" | 7.3 | 16.1 |
| 3-1/2" | 90 | 228. 5 | 30.2 | 133.4 | 139.7 | 101.6 | 81 | 90.2 | 184.2 | 22.4 | 8 | 3/4" | 8.9 | 19.6 |
| 4" | 100 | 254. 0 | 31.8 | 146.1 | 157.2 | 114.3 | 85.9 | 102.4 | 200.2 | 22.4 | 8 | 3/4" | 11.8 | 26 |
| 5" | 125 | 279. 5 | 35.1 | 177.8 | 185.7 | 141.2 | 98.6 | 128.3 | 235 | 22.4 | 8 | 3/4" | 16 | 35.2 |
| 6" | 150 | 317. 5 | 36.6 | 206.2 | 215.9 | 168.4 | 98.6 | 154.2 | 269.7 | 22.4 | 12 | 3/4" | 20.2 | 44.6 |
| 8" | 200 | 381. 0 | 41.1 | 260.4 | 269.7 | 219.2 | 111. 3 | 202.7 | 330.2 | 25.4 | 12 | 7/8" | 31.2 | 68.8 |
| 10" | 250 | 444. 5 | 47.8 | 320.5 | 323.9 | 273.1 | 117. 3 | 254.5 | 387.4 | 28.4 | 16 | 1" | 44.3 | 97.5 |
| 12" | 300 | 520. 5 | 50.8 | 374.7 | 381 | 323.9 | 130. 0 | 304.8 | 450.9 | 31.8 | 16 | 1 1/8" | 63.5 | 140 |
| 14" | 350 | 584. 0 | 53.8 | 425.5 | 412.8 | 355.6 | 142. 7 | 514..4 | 31.8 | 20 | 1 1/8" | 86 | 190 | |
| 16" | 400 | 647. 5 | 57.2 | 482.6 | 469.9 | 406.4 | 146. 1 | 571.5 | 35.1 | 20 | 1 1/4" | 112 | 247 | |
| 18" | 450 | 711. 0 | 60.5 | 533.4 | 533.4 | 457.2 | 158. 8 | 628.7 | 35.1 | 24 | 1 1/4" | 141 | 310 | |
| 20" | 500 | 774. 5 | 63.5 | 587.2 | 584.2 | 508 | 162. 1 | 685.8 | 35.1 | 24 | 1 1/4" | 173 | 382 | |
| 24" | 600 | 914. 5 | 69.9 | 701.5 | 692.2 | 609.6 | 168. 1 | 812.8 | 41.1 | 24 | 1 1/2" | 248 | 546 | |
Tandaan:2 mm na nakataas na mukha na regular na binibigay sa Mga Klase 150 at 300 maliban kung iniutos.
B16.5 600LB
Nag-aalok ang Elite ng malawak na hanay ng mga flanges tulad ng PL, SW, BL, WN, SO, LJ, ASME/ANSI B16.5 600LB WN Flange atbp., na tiyak na inengineered alinsunod sa mga internasyonal na pamantayan ng kalidad. Ang mga flanges na ito ay lubos na matibay, lumalaban sa kaagnasan at maaasahan. Ang aming hanay ng mga flanges ay nakakahanap ng aplikasyon sa mga industriya tulad ng engineering, construction, chemical, oil field at power plant. Nag-aalok kami ng mga flanges na ito sa iba't ibang dimensyon ayon sa mga pagtutukoy na ibinigay ng aming mga kliyente. Upang makakuha ng pinakamabuting kalagayan na kasiyahan ng kliyente, tinitiyak namin ang ligtas na packaging at mabilis na paghahatid ng inorder na kargamento.
| Pipe Normal Diam. | OD Flange | Thk. Ng Flange Min | Diam.ng Hub | Diameter ng Nakataas na Mukha | Hub Diam. Chamfer ng WN | Haba Hub | Diam.ng Bolt Circle | Diam.ng Bolt Holes | Numerong Bolts | Diam. ng Bolts (pulgada) | Tinatayang Timbang | ||
| pulgada | dn | O | C | X | G | A | Y | BC | BH | BN | BD | KG/PCS | LB/PCS |
| 1/2" | 15 | 95.5 | 14.2 | 38.1 | 35.1 | 22.4 | 52.3 | 66.5 | 15.7 | 4 | 1/2" | 0.9 | 2 |
| 3/4" | 20 | 117. 5 | 15.7 | 47.8 | 42.9 | 25.4 | 57.2 | 82.6 | 19.1 | 4 | 5/8" | 1.6 | 3.5 |
| 1" | 25 | 124. 0 | 17.5 | 53.8 | 50.8 | 26.9 | 62 | 88.9 | 19.1 | 4 | 5/8" | 1.9 | 4.2 |
| 1-1/4" | 32 | 133. 5 | 20.6 | 63.5 | 63.5 | 28.4 | 66.5 | 98.6 | 19.1 | 4 | 5/8" | 2.6 | 5.8 |
| 1-1/2" | 40 | 155. 5 | 22.4 | 69.9 | 73.2 | 31.8 | 69.9 | 114.3 | 22.4 | 4 | 3/4" | 3.6 | 8 |
| 2" | 50 | 165. 0 | 25.4 | 84.1 | 91.9 | 36.6 | 73.2 | 127 | 19.1 | 8 | 5/8" | 4.7 | 10.4 |
| 2-1/2" | 65 | 190. 5 | 28.4 | 100.1 | 104.6 | 41.1 | 79.2 | 149.4 | 22.4 | 8 | 3/4" | 4.8 | 15 |
| 3" | 80 | 209. 5 | 31.8 | 117.3 | 127 | 46 | 82.6 | 168.1 | 22.4 | 8 | 3/4" | 8.7 | 19.3 |
| 3-1/2" | 90 | 228. 5 | 35.1 | 133.4 | 139.7 | 49.3 | 85.9 | 184.2 | 25.4 | 8 | 7/8" | 11.6 | 25.5 |
| 4" | 100 | 273. 0 | 38.1 | 152.4 | 157.2 | 53.8 | 101. 6 | 215.9 | 25.4 | 8 | 7/8" | 18.4 | 40.5 |
| 5" | 125 | 330. 0 | 44.5 | 189 | 185.7 | 60.5 | 114. 3 | 266.7 | 28.4 | 8 | 1" | 31 | 68 |
| 6" | 150 | 355. 5 | 47.8 | 222.3 | 215.9 | 66.5 | 117. 3 | 292.1 | 28.4 | 12 | 1" | 37 | 81.4 |
| 8" | 200 | 419. 0 | 55.6 | 273.1 | 269.7 | 76.2 | 133. 4 | 349.3 | 31.8 | 12 | 1 1/8" | 54.5 | 120 |
| 10" | 250 | 508. 0 | 63.5 | 342.9 | 323.9 | 85.9 | 152. 4 | 431.8 | 35.1 | 16 | 1 1/4" | 98.5 | 195 |
| 12" | 300 | 559. 0 | 66.5 | 400.1 | 381 | 91.9 | 155. 4 | 489 | 35.1 | 20 | 1 1/4" | 105 | 231 |
| 14" | 350 | 603. 5 | 69.9 | 431.8 | 412.8 | 93.7 | 165. 1 | 527.1 | 38.1 | 20 | 1 3/8" | 150 | 330 |
| 16" | 400 | 686. 0 | 76.2 | 495.3 | 469.9 | 106.4 | 177. 8 | 603.3 | 41.1 | 20 | 1 1/2" | 177 | 390 |
| 18" | 450 | 743. 0 | 82.6 | 546.1 | 533.4 | 117.3 | 184. 2 | 654.1 | 44.5 | 20 | 1 5/8" | 228 | 503 |
| 20" | 500 | 813. 0 | 88.9 | 609.6 | 584.2 | 127 | 190. 5 | 723.9 | 44.5 | 24 | 1 5/8" | 285 | 628 |
| 24" | 600 | 940. 0 | 101.6 | 717.6 | 692.2 | 139.7 | 203. 2 | 838.2 | 50.8 | 24 | 1 7/8" | 372 | 820 |
Tandaan:7 mm na nakataas na mukha na regular na inayos sa itaas ng Class 400 maliban kung iniutos.
B16.5 900LB
Nag-aalok ang Elite ng malawak na hanay ng mga flanges tulad ng PL, SW, BL, WN, SO, LJ, ASME/ANSI B16.5 900LB WN Flange atbp., na tiyak na inengineered alinsunod sa mga internasyonal na pamantayan ng kalidad. Ang mga flanges na ito ay lubos na matibay, lumalaban sa kaagnasan at maaasahan. Ang aming hanay ng mga flanges ay nakakahanap ng aplikasyon sa mga industriya tulad ng engineering, construction, chemical, oil field at power plant. Nag-aalok kami ng mga flanges na ito sa iba't ibang dimensyon ayon sa mga pagtutukoy na ibinigay ng aming mga kliyente. Upang makakuha ng pinakamabuting kalagayan na kasiyahan ng kliyente, tinitiyak namin ang ligtas na packaging at mabilis na paghahatid ng inorder na kargamento.
| Pipe Normal Diam. | OD Flange | Thk. Ng Flange Min | Diam.ng Hub | Hub Diam. Chamfer ng WN | Haba Hub | Diam. ng Bolt Circle | Diam. ng Bolt Holes | Bilang ng Bolts | Diam. ng Bolts (pulgada) | Tinatayang Timbang | ||
| pulgada | dn | O | C | X | A | Y | BC | BH | BN | BD | KG/PCS | LB/PCS |
| 1/2" | 15 | 120.7 | 22.4 | 38.1 | 21.3 | 60.5 | 82.6 | 22.4 | 4 | 3/4" | 2.1 | 4.6 |
| 3/4" | 20 | 130 | 25.4 | 44.5 | 26.7 | 69.9 | 88.9 | 22.4 | 4 | 3/4" | 2.7 | 5.9 |
| 1" | 25 | 149.4 | 28.4 | 52.3 | 33.5 | 73.2 | 101.6 | 25.4 | 4 | 7/8" | 3.9 | 8.6 |
| 1-1/4" | 32 | 158.8 | 28.4 | 63.5 | 42.2 | 73.2 | 111.3 | 25.4 | 4 | 7/8" | 4.5 | 9.9 |
| 1-1/2" | 40 | 177.8 | 31.8 | 69.9 | 48.3 | 82.6 | 124 | 28.4 | 4 | 1" | 6.2 | 13.7 |
| 2" | 50 | 215.9 | 38.1 | 104.6 | 60.5 | 101.6 | 165.1 | 25.4 | 8 | 7/8" | 11.3 | 24.9 |
| 2-1/2" | 65 | 244.3 | 41.1 | 124 | 73.2 | 104.6 | 190.5 | 28.4 | 8 | 1" | 16.3 | 36 |
| 3" | 80 | 241.3 | 38.1 | 127 | 88.9 | 101.6 | 190.5 | 25.4 | 8 | 7/8" | 15 | 33 |
| 4" | 100 | 292.1 | 44.5 | 158.8 | 114.3 | 114.3 | 235 | 31.8 | 8 | 1 1/8" | 24 | 52.8 |
| 5" | 125 | 349.3 | 50.8 | 190.5 | 141.2 | 127 | 279.4 | 35.1 | 8 | 1 1/4" | 38.5 | 85 |
| 6" | 150 | 381 | 55.6 | 235 | 168.4 | 139.7 | 317.5 | 31.8 | 12 | 1 1/8" | 50 | 110 |
| 8" | 200 | 469.9 | 63.5 | 298.5 | 219.2 | 162.1 | 393.7 | 38.1 | 12 | 1 3/8" | 85 | 187 |
| 10" | 250 | 546.1 | 69.9 | 368.3 | 273.1 | 184.2 | 469.9 | 38.1 | 16 | 1 3/8" | 123 | 271 |
| 12" | 300 | 609.6 | 79.2 | 419.1 | 323.9 | 200.2 | 533.4 | 38.1 | 20 | 1 3/8" | 168 | 370 |
| 14" | 350 | 641.4 | 85.9 | 450.9 | 355.6 | 212.9 | 558.8 | 41.1 | 20 | 1 1/2" | 198 | 436 |
| 16" | 400 | 704.9 | 88.9 | 508 | 406.4 | 215.9 | 616 | 44.5 | 20 | 1 5/8" | 225 | 495 |
| 18" | 450 | 787.4 | 101.6 | 565.2 | 457.2 | 228.6 | 685.8 | 50.8 | 20 | 1 7/8" | 318 | 701 |
| 20" | 500 | 857.3 | 108 | 622.3 | 508 | 247.7 | 749.3 | 53.8 | 20 | 2" | 376 | 829 |
| 24" | 600 | 1041 | 139.7 | 749.3 | 609.6 | 292.1 | 901.7 | 66.5 | 20 | 2 1/2" | 680 | 1498 |
Tandaan: 7 mm na nakataas na mukha na regular na inayos sa itaas ng Class 400 maliban kung iniutos.
B16.5 1500LB
Nag-aalok ang Elite ng malawak na hanay ng mga flanges tulad ng PL, SW, BL, WN, SO, LJ, ASME/ANSI B16.5 1500LB WN Flange atbp., na tiyak na inengineered alinsunod sa mga internasyonal na pamantayan ng kalidad. Ang mga flanges na ito ay lubos na matibay, lumalaban sa kaagnasan at maaasahan. Ang aming hanay ng mga flanges ay nakakahanap ng aplikasyon sa mga industriya tulad ng engineering, construction, chemical, oil field at power plant. Nag-aalok kami ng mga flanges na ito sa iba't ibang dimensyon ayon sa mga pagtutukoy na ibinigay ng aming mga kliyente. Upang makakuha ng pinakamabuting kalagayan na kasiyahan ng kliyente, tinitiyak namin ang ligtas na packaging at mabilis na paghahatid ng inorder na kargamento.
| Pipe Normal Diam. | OD Flange | Thk. Ng Flange Min | Diam. of Hub | Hub Diam. Chamfer ng WN | Haba Hub | Diam. ng Bolt Bilog | Diam. ng Bolt Mga butas | Numero ng Bolts | Diam. ng Bolts (pulgada) | Tinatayang Timbang | ||
| pulgada | dn | O | C | X | A | Y | BC | BH | BN | BD | KG/PCS | LB/PCS |
| 1/2" | 15 | 120.7 | 22.4 | 38.1 | 21.3 | 60.5 | 82.6 | 22.4 | 4 | 3/4" | 2.1 | 4.6 |
| 3/4" | 20 | 130 | 25.4 | 44.5 | 26.7 | 69.9 | 88.9 | 22.4 | 4 | 3/4" | 2.7 | 5.9 |
| 1" | 25 | 149.4 | 28.4 | 52.3 | 33.5 | 73.2 | 101.6 | 25.4 | 4 | 7/8" | 3.9 | 8.6 |
| 1-1/4" | 32 | 158.8 | 28.4 | 63.5 | 42.2 | 73.2 | 111.3 | 25.4 | 4 | 7/8" | 4.5 | 9.9 |
| 1-1/2" | 40 | 177.8 | 31.8 | 69.9 | 48.3 | 82.6 | 124 | 28.4 | 4 | 1" | 6.2 | 13.7 |
| 2" | 50 | 215.9 | 38.1 | 104.6 | 60.5 | 101.6 | 165.1 | 25.4 | 8 | 7/8" | 11.3 | 24.9 |
| 2-1/2" | 65 | 244.3 | 41.1 | 124 | 73.2 | 104.6 | 190.5 | 28.4 | 8 | 1" | 16.3 | 36 |
| 3" | 80 | 266.7 | 47.8 | 133.4 | 88.9 | 117.3 | 190.5 | 25.4 | 8 | 7/8" | 21 | 46.3 |
| 4" | 100 | 311.2 | 53.8 | 162.1 | 114.3 | 124 | 235 | 31.8 | 8 | 1 1/8" | 31.8 | 70.1 |
| 5" | 125 | 374.7 | 73.2 | 196.9 | 141.2 | 155.4 | 279.4 | 35.1 | 8 | 1 1/4" | 59 | 129.8 |
| 6" | 150 | 393.7 | 82.6 | 228.6 | 168.4 | 171.5 | 317.5 | 31.8 | 12 | 1 1/8" | 72 | 158 |
| 8" | 200 | 482.6 | 91.9 | 292.1 | 219.2 | 212.9 | 393.7 | 38.1 | 12 | 1 3/8" | 124 | 273 |
| 10" | 250 | 584.2 | 108 | 368.3 | 273.1 | 254 | 469.9 | 38.1 | 16 | 1 3/8" | 207 | 456 |
| 12" | 300 | 673.1 | 124 | 450.9 | 323.9 | 282.4 | 533.4 | 38.1 | 20 | 1 3/8" | 306 | 674 |
| 14" | 350 | 749.3 | 133.4 | 495.3 | 355.6 | 298.5 | 558.8 | 41.1 | 20 | 1 1/2" | 416 | 917 |
| 16" | 400 | 825.5 | 146.1 | 552.5 | 406.4 | 311.2 | 616 | 44.5 | 20 | 1 5/8" | 567 | 1250 |
| 18" | 450 | 914.4 | 162.1 | 596.9 | 457.2 | 327.2 | 685.8 | 50.8 | 20 | 1 7/8" | 736 | 1623 |
| 20" | 500 | 984.3 | 177.8 | 641.4 | 508 | 355.6 | 749.3 | 53.8 | 20 | 2" | 929 | 2048 |
| 24" | 600 | 1168.4 | 203.2 | 762 | 609.6 | 406.4 | 901.7 | 66.5 | 20 | 2 1/2" | 1504 | 3316 |
Tandaan: 7 mm na nakataas na mukha na regular na inayos sa itaas ng Class 400 maliban kung iniutos.
B16.5 2500LB
Nag-aalok ang Elite ng malawak na hanay ng mga flanges tulad ng PL, SW, BL, WN, SO, LJ, ASME/ANSI B16.5 2500 LB Weld Neck Flange atbp., na tiyak na inengineered alinsunod sa mga internasyonal na pamantayan ng kalidad. Ang mga flanges na ito ay lubos na matibay, lumalaban sa kaagnasan at maaasahan. Ang aming hanay ng mga flanges ay nakakahanap ng aplikasyon sa mga industriya tulad ng engineering, construction, chemical, oil field at power plant. Nag-aalok kami ng mga flanges na ito sa iba't ibang dimensyon ayon sa mga pagtutukoy na ibinigay ng aming mga kliyente. Upang makakuha ng pinakamabuting kalagayan na kasiyahan ng kliyente, tinitiyak namin ang ligtas na packaging at mabilis na paghahatid ng inorder na kargamento.
| Pipe Normal Diam. | OD OF Flange | kapal | Ang haba Sa pamamagitan ng Hub | Diam. ng Hub sa Base | Hub Diam. Nangunguna | Itinaas Mukha Diam. | Diam. ng Bolt Bilog | Hindi. ng Bolt Mga butas | Diam. ng Bolt Mga butas | Diam. ng Bolt | Fillet Radius Min. |
| pulgada | O | C | Y | X | A | R | BD | BN | BH | DB | r1 |
| 26" | 762 | 33.3 | 58.7 | 676.1 | 661.9 | 704.9 | 723.9 | 36 | 19.1 | 5/8" | 7.9 |
| 28" | 812.8 | 33.3 | 62 | 726.9 | 712.7 | 755.7 | 774.7 | 40 | 19.1 | 5/8" | 7.9 |
| 30" | 863.6 | 33.3 | 65 | 777.7 | 763.5 | 806.5 | 825.5 | 44 | 19.1 | 5/8" | 7.9 |
| 32" | 914.4 | 35.1 | 69.9 | 828.5 | 814.3 | 857.3 | 876.3 | 48 | 19.1 | 5/8" | 7.9 |
| 34" | 965.2 | 35.1 | 73.2 | 879.3 | 865.1 | 908.1 | 927.1 | 52 | 19.1 | 5/8" | 7.9 |
| 36" | 1033.5 | 36.6 | 85.8 | 935 | 915.9 | 965.2 | 992.1 | 40 | 22.4 | 3/4" | 9.7 |
| 38" | 1084.3 | 38.1 | 88.9 | 985.8 | 966.7 | 1016 | 1042.9 | 40 | 22.4 | 3/4" | 9.7 |
| 40" | 1135.1 | 38.1 | 91.9 | 1036.6 | 1017.5 | 1066.8 | 1093.7 | 44 | 22.4 | 3/4" | 9.7 |
| 42" | 1185.9 | 39.6 | 95.3 | 1087.4 | 1068.3 | 1117.6 | 1144.5 | 48 | 22.4 | 3/4" | 9.7 |
| 44" | 1251 | 42.9 | 104.6 | 1140 | 1119.1 | 1174.8 | 1203.5 | 36 | 25.4 | 7/8" | 9.7 |
| 46" | 1301.8 | 44.5 | 108 | 1190.8 | 1169.9 | 1225.6 | 1254.3 | 40 | 25.4 | 7/8" | 9.7 |
| 48" | 1352.6 | 46 | 111.3 | 1241.6 | 1220.7 | 1276.4 | 1305.1 | 44 | 25.4 | 7/8" | 9.7 |
| 50" | 1403.4 | 47.8 | 115.8 | 1293.9 | 1271.5 | 1327.2 | 1355.9 | 44 | 25.4 | 7/8" | 9.7 |
| 52" | 1457.5 | 47.8 | 120.7 | 1344.7 | 1322.3 | 1378 | 1409.7 | 48 | 25.4 | 7/8" | 9.7 |
| 54" | 1508.3 | 49.3 | 125.5 | 1397 | 1373.1 | 1428.8 | 1460.5 | 48 | 25.4 | 7/8" | 9.7 |
| 56" | 1574.8 | 50.8 | 134.9 | 1450.8 | 1423.9 | 1485.9 | 1521 | 40 | 28.4 | 1" | 11.2 |
| 58" | 1625.6 | 52.3 | 138.2 | 1501.6 | 1474.7 | 1536.7 | 1571.8 | 44 | 28.4 | 1" | 11.2 |
| 60" | 1676.4 | 55.6 | 144.5 | 1552.4 | 1525.5 | 1587.5 | 1622.6 | 44 | 28.4 | 1" | 11.2 |
B16.47 SER.B (API) 150LB
Nag-aalok ang Elite ng malawak na hanay ng mga flanges tulad ng PL, SW, BL, WN, SO, LJ, 150lb Welding Neck Flange-ASME/ANSI B16.47 Series B-API Flange atbp., na tumpak na inengineer alinsunod sa mga internasyonal na pamantayan ng kalidad. . Ang mga flanges na ito ay lubos na matibay, lumalaban sa kaagnasan at maaasahan. Ang aming hanay ng mga flanges ay nakakahanap ng aplikasyon sa mga industriya tulad ng engineering, construction, chemical, oil field at power plant. Nag-aalok kami ng mga flanges na ito sa iba't ibang dimensyon ayon sa mga pagtutukoy na ibinigay ng aming mga kliyente. Upang makakuha ng pinakamabuting kalagayan na kasiyahan ng kliyente, tinitiyak namin ang ligtas na packaging at mabilis na paghahatid ng inorder na kargamento.
| Pipe Normal Diam. | OD OF Flange | kapal | Ang haba Sa pamamagitan ng Hub | Diam. ng Hub sa Base | Hub Diam. Nangunguna | Itinaas Mukha Diam. | Diam. ng Bolt Bilog | Hindi. ng Bolt Mga butas | Diam. ng Bolt Mga butas | Diam. ng Bolt | Fillet Radius Min. |
| pulgada | O | C | Y | X | A | R | BD | BN | BH | DB | r1 |
| 26" | 785.9 | 41.1 | 88.9 | 684.3 | 661.9 | 711.2 | 744.5 | 36 | 22.4 | 3/4" | 9.7 |
| 28" | 836.7 | 44.5 | 95.3 | 735.1 | 712.7 | 762 | 795.3 | 40 | 22.4 | 3/4" | 9.7 |
| 30" | 887.5 | 44.5 | 100.1 | 787.4 | 763.5 | 812.8 | 846.1 | 44 | 22.4 | 3/4" | 9.7 |
| 32" | 941.3 | 46 | 108 | 839.7 | 814.3 | 863.6 | 900.2 | 48 | 22.4 | 3/4" | 9.7 |
| 34" | 1004.8 | 49.3 | 110.2 | 892 | 865.1 | 920.8 | 957.3 | 40 | 25.4 | 7/8" | 9.7 |
| 36" | 1057.1 | 52.3 | 117.3 | 944.6 | 915.9 | 971.6 | 1009.7 | 44 | 25.4 | 7/8" | 9.7 |
| 38" | 1124 | 53.8 | 124 | 997 | 968.2 | 1022.4 | 1069.8 | 40 | 28.4 | 1" | 9.7 |
| 40" | 1174.8 | 55.6 | 128.5 | 1049.3 | 1019 | 1079.5 | 1120.6 | 44 | 28.4 | 1" | 9.7 |
| 42" | 1225.6 | 58.7 | 133.4 | 1101.9 | 1069.8 | 1130.3 | 1171.4 | 48 | 28.4 | 1" | 11.2 |
| 44" | 1276.4 | 60.5 | 136.7 | 1152.7 | 1120.6 | 1181.1 | 1222.2 | 52 | 28.4 | 1" | 11.2 |
| 46" | 1341.4 | 62 | 144.5 | 1205 | 1171.4 | 1234.9 | 1284.2 | 40 | 31.8 | 1-1/8" | 11.2 |
| 48" | 1392.2 | 65 | 149.4 | 1257.3 | 1222.2 | 1289.1 | 1335 | 44 | 31.8 | 1-1/8" | 11.2 |
| 50" | 1443 | 68.3 | 153.9 | 1308.1 | 1273 | 1339.9 | 1385.8 | 48 | 31.8 | 1-1/8" | 11.2 |
| 52" | 1493.8 | 69.9 | 157.2 | 1360.5 | 1323.8 | 1390.7 | 1436.6 | 52 | 31.8 | 1-1/8" | 11.2 |
| 54" | 1549.4 | 71.4 | 162.1 | 1412.8 | 1374.6 | 1441.5 | 1492.3 | 56 | 31.8 | 1-1/8" | 11.2 |
| 56" | 1600.2 | 73.2 | 166.6 | 1465.4 | 1425.4 | 1492.3 | 1543.1 | 60 | 31.8 | 1-1/8" | 14.2 |
| 58" | 1674.9 | 74.7 | 174.8 | 1516.2 | 1476.2 | 1543.1 | 1611.4 | 48 | 35.1 | 1-1/4" | 14.2 |
| 60" | 1725.9 | 76.2 | 179.3 | 1570 | 1527 | 1600.2 | 1662.2 | 52 | 35.1 | 1-1/4" | 14.2 |
B16.47 SER.B (API) 300LB
Nag-aalok ang Elite ng malawak na hanay ng mga flanges tulad ng PL, SW, BL, WN, SO, LJ, 300lb Welding Neck Flange-ASME/ANSI B16.47 Series B-API Flange atbp., na tumpak na inengineer alinsunod sa mga internasyonal na pamantayan ng kalidad. . Ang mga flanges na ito ay lubos na matibay, lumalaban sa kaagnasan at maaasahan. Ang aming hanay ng mga flanges ay nakakahanap ng aplikasyon sa mga industriya tulad ng engineering, construction, chemical, oil field at power plant. Nag-aalok kami ng mga flanges na ito sa iba't ibang dimensyon ayon sa mga pagtutukoy na ibinigay ng aming mga kliyente. Upang makakuha ng pinakamabuting kalagayan na kasiyahan ng kliyente, tinitiyak namin ang ligtas na packaging at mabilis na paghahatid ng inorder na kargamento.
| Pipe Normal Diam. | OD OF Flange | kapal | Ang haba Sa pamamagitan ng Hub | Diam. ng Hub sa Base | Hub Diam. Nangunguna | Itinaas Mukha Diam. | Diam. ng Bolt Bilog | Hindi. ng Bolt Mga butas | Diam. ng Bolt Mga butas | Diam. ng Bolt | Fillet Radius Min. |
| pulgada | O | C | Y | X | A | R | BD | BN | BH | DB | r1 |
| 26" | 866.6 | 88.9 | 144.5 | 701.5 | 665.2 | 736.6 | 803.1 | 32 | 35.1 | 1 1/4 | 14.2 |
| 28" | 920.8 | 88.9 | 149.4 | 755.7 | 716 | 787.4 | 857.3 | 36 | 35.1 | 1 1/4 | 14.2 |
| 30" | 990.6 | 93.7 | 158 | 812.8 | 768.4 | 844.6 | 920.8 | 36 | 38.1 | 1 3/8 | 14.2 |
| 32" | 1054.1 | 103.1 | 168.1 | 863.6 | 819.2 | 901.7 | 977.9 | 32 | 41.1 | 1 1/2 | 15.7 |
| 34" | 1107.9 | 103.1 | 173 | 917.4 | 870 | 952.5 | 1031.7 | 36 | 41.1 | 1 1/2 | 15.7 |
| 36" | 1171.4 | 103.1 | 180.8 | 965.2 | 920.8 | 1009.7 | 1089.2 | 32 | 44.5 | 1 5/8 | 15.7 |
| 38" | 1222.2 | 111.3 | 192 | 1016 | 971.6 | 1060.5 | 1140 | 36 | 44.5 | 1 5/8 | 15.7 |
| 40" | 1273 | 115.8 | 198.4 | 1066.8 | 1022.4 | 1114.6 | 1190.8 | 40 | 44.5 | 1 5/8 | 15.7 |
| 42" | 1333.5 | 119.1 | 204.7 | 1117.6 | 1074.7 | 1168.4 | 1244.6 | 36 | 47.8 | 1 3/4 | 15.7 |
| 44" | 1384.3 | 127 | 214.4 | 1173.2 | 1125.5 | 1219.2 | 1295.4 | 40 | 47.8 | 1 3/4 | 15.7 |
| 46" | 1460.5 | 128.5 | 222.3 | 1228.9 | 1176.3 | 1270 | 1365.3 | 36 | 50.8 | 1 7/8 | 15.7 |
| 48" | 1511.3 | 128.5 | 223.8 | 1277.9 | 1227.1 | 1327.2 | 1416.1 | 40 | 50.8 | 1 7/8 | 15.7 |
| 50" | 1562.1 | 138.2 | 235 | 1330.5 | 1277.9 | 1378 | 1466.9 | 44 | 50.8 | 1 7/8 | 15.7 |
| 52" | 1612.9 | 142.7 | 242.8 | 1382.8 | 1328.7 | 1428.8 | 1517.7 | 48 | 50.8 | 1 7/8 | 15.7 |
| 54" | 1673.4 | 136.7 | 239.8 | 1435.1 | 1379.5 | 1479.6 | 1577.8 | 48 | 50.8 | 1 7/8 | 15.7 |
| 56" | 1765.3 | 153.9 | 268.2 | 1493.8 | 1430.3 | 1536.7 | 1651 | 36 | 60.5 | 2 1/4 | 17.5 |
| 58" | 1827.3 | 153.9 | 274.6 | 1547.9 | 1481.1 | 1593.9 | 1713 | 40 | 60.5 | 2 1/4 | 17.5 |
| 60" | 1878.1 | 150.9 | 271.5 | 1598.7 | 1531.9 | 1651 | 1763.8 | 40 | 60.5 | 2 1/4 | 17.5 |
B16.47 SER.B (API) 600LB
B16.47 SER.B (API) 900LB
Nag-aalok ang Elite ng malawak na hanay ng mga flanges tulad ng PL, SW, BL, WN, SO, LJ, 900lb Welding Neck Flange-ASME/ANSI B16.47 Series B-API Flange atbp., na tiyak na inengineered alinsunod sa mga internasyonal na pamantayan ng kalidad. . Ang mga flanges na ito ay lubos na matibay, lumalaban sa kaagnasan at maaasahan. Ang aming hanay ng mga flanges ay nakakahanap ng aplikasyon sa mga industriya tulad ng engineering, construction, chemical, oil field at power plant. Nag-aalok kami ng mga flanges na ito sa iba't ibang dimensyon ayon sa mga pagtutukoy na ibinigay ng aming mga kliyente. Upang makakuha ng pinakamabuting kalagayan na kasiyahan ng kliyente, tinitiyak namin ang ligtas na packaging at mabilis na paghahatid ng inorder na kargamento.
| Pipe Normal Diam. | OD OF Flange | kapal | Ang haba Sa pamamagitan ng Hub | Diam. ng Hub sa Base | Hub Diam. Nangunguna | Itinaas Mukha Diam. | Diam. ng Bolt Bilog | Hindi. ng Bolt Mga butas | Diam. ng Bolt Mga butas | Diam. ng Bolt | Fillet Radius Min. |
| pulgada | O | C | Y | X | A | R | BD | BN | BH | DB | r1 |
| 26" | 1022.4 | 134.9 | 258.8 | 743 | 660.4 | 762 | 901.7 | 20 | 66.5 | 2 1/2 | 11.2 |
| 28" | 1104.9 | 147.6 | 276.4 | 797.1 | 711.2 | 819.2 | 971.6 | 20 | 73.2 | 2 3/4 | 12.7 |
| 30" | 1181.1 | 155.4 | 289.1 | 850.9 | 762 | 876.3 | 1035.1 | 20 | 79.2 | 3 | 12.7 |
| 32" | 1238.3 | 160.3 | 303.3 | 908.1 | 812.8 | 927.1 | 1092.2 | 20 | 79.2 | 3 | 12.7 |
| 34" | 1314.5 | 171.5 | 319 | 962.2 | 863.6 | 990.6 | 1155.7 | 20 | 85.9 | 3 1/4 | 14.2 |
| 36" | 1346.2 | 173 | 325.4 | 1016 | 914.4 | 1028.7 | 1200.2 | 24 | 79.2 | 3 | 14.2 |
| 38" | Ang sukat na 38" hanggang 60" ay kapareho ng serye A, Class 900 flanges. | ||||||||||
| 40" | |||||||||||
| 42" | |||||||||||
| 44" | |||||||||||
| 46" | |||||||||||
| 48" | |||||||||||
| 50" | |||||||||||
| 52" | |||||||||||
| 54" | |||||||||||
| 56" | |||||||||||
| 58" | |||||||||||
| 60" | |||||||||||
B16.47 SER.A (MSS SP44) 150LB
Nag-aalok ang Elite ng malawak na hanay ng mga flanges tulad ng PL, SW, BL, WN, SO, LJ, 150lb Welding Neck Flange-MSS SP44-ASME/ANSI B16.47 Series A atbp., na tiyak na inengineered alinsunod sa mga internasyonal na pamantayan ng kalidad. . Ang mga flanges na ito ay lubos na matibay, lumalaban sa kaagnasan at maaasahan. Ang aming hanay ng mga flanges ay nakakahanap ng aplikasyon sa mga industriya tulad ng engineering, construction, chemical, oil field at power plant. Nag-aalok kami ng mga flanges na ito sa iba't ibang dimensyon ayon sa mga pagtutukoy na ibinigay ng aming mga kliyente. Upang makakuha ng pinakamabuting kalagayan na kasiyahan ng kliyente, tinitiyak namin ang ligtas na packaging at mabilis na paghahatid ng inorder na kargamento.
| Pipe Normal Diam. | OD OF Flange | kapal | Ang haba Sa pamamagitan ng Hub | Diam. ng Hub sa Base | Hub Diam. Nangunguna | Itinaas Mukha Diam. | Diam. ng Bolt Bilog | Hindi. ng Bolt Mga butas | Diam. ng Bolt Mga butas | Diam. ng Bolt | Fillet Radius Min. |
| pulgada | O | C | Y | X | A | R | BD | BN | BH | DB | r1 |
| 26" | 870 | 68.3 | 120.7 | 676.1 | 660.4 | 749.3 | 806.5 | 24 | 35.1 | 1 1/4 | 9.7 |
| 28" | 927.1 | 71.4 | 125.5 | 726.9 | 711.2 | 800.1 | 863.6 | 28 | 35.1 | 1 1/4 | 11.2 |
| 30" | 984.3 | 74.7 | 136.7 | 781.1 | 762 | 857.3 | 914.4 | 28 | 35.1 | 1 1/4 | 11.2 |
| 32" | 1060.5 | 81 | 144.5 | 831.9 | 812.8 | 914.4 | 977.9 | 28 | 41.1 | 1 1/2 | 11.2 |
| 34" | 1111.3 | 82.6 | 149.4 | 882.7 | 863.6 | 965.2 | 1028.7 | 32 | 41.1 | 1 1/2 | 12.7 |
| 36" | 1168.4 | 90.4 | 157.2 | 933.5 | 914.4 | 1022.4 | 1085.9 | 32 | 41.1 | 1 1/2 | 12.7 |
| 38" | 1238.3 | 87.4 | 157.2 | 990.6 | 965.2 | 1073.2 | 1149.4 | 32 | 41.1 | 1 1/2 | 12.7 |
| 40" | 1289.1 | 90.4 | 163.6 | 1041.4 | 1016 | 1124 | 1200.2 | 36 | 41.1 | 1 1/2 | 12.7 |
| 42" | 1346.2 | 96.8 | 171.5 | 1092.2 | 1066.8 | 1193.8 | 1257.3 | 36 | 41.1 | 1 1/2 | 12.7 |
| 44" | 1403.4 | 101.6 | 177.8 | 1143 | 1117.6 | 1244.6 | 1314.5 | 40 | 41.1 | 1 1/2 | 12.7 |
| 46" | 1454.2 | 103.1 | 185.7 | 1196.8 | 1168.4 | 1295.4 | 1365.3 | 40 | 41.1 | 1 1/2 | 12.7 |
| 48" | 1511.3 | 108 | 192 | 1247.6 | 1219.2 | 1358.9 | 1422.4 | 44 | 41.1 | 1 1/2 | 12.7 |
| 50" | 1568.5 | 111.3 | 203.2 | 1301.8 | 1270 | 1409.7 | 1479.6 | 44 | 47.8 | 1 3/4 | 12.7 |
| 52" | 1625.6 | 115.8 | 209.6 | 1352.6 | 1320.8 | 1460.5 | 1536.7 | 44 | 47.8 | 1 3/4 | 12.7 |
| 54" | 1682.8 | 120.7 | 215.9 | 1403.4 | 1371.6 | 1511.3 | 1593.9 | 44 | 47.8 | 1 3/4 | 12.7 |
| 56" | 1746.3 | 124 | 228.6 | 1457.5 | 1422.4 | 1574.8 | 1651 | 48 | 47.8 | 1 3/4 | 12.7 |
| 58" | 1803.4 | 128.5 | 235 | 1508.3 | 1473.2 | 1625.6 | 1708.2 | 48 | 47.8 | 1 3/4 | 12.7 |
| 60" | 1854.2 | 131.8 | 239.8 | 1559.1 | 1524 | 1676.4 | 1759 | 52 | 47.8 | 1 3/4 | 12.7 |
B16.47 SER.A (MSS SP44) 300LB
Nag-aalok ang Elite ng malawak na hanay ng mga flanges tulad ng PL, SW, BL, WN, SO, LJ, 300lb Welding Neck Flange-MSS SP44-ASME/ANSI B16.47 Series A atbp., na tumpak na inengineer alinsunod sa mga internasyonal na pamantayan ng kalidad. . Ang mga flanges na ito ay lubos na matibay, lumalaban sa kaagnasan at maaasahan. Ang aming hanay ng mga flanges ay nakakahanap ng aplikasyon sa mga industriya tulad ng engineering, construction, chemical, oil field at power plant. Nag-aalok kami ng mga flanges na ito sa iba't ibang dimensyon ayon sa mga pagtutukoy na ibinigay ng aming mga kliyente. Upang makakuha ng pinakamabuting kalagayan na kasiyahan ng kliyente, tinitiyak namin ang ligtas na packaging at mabilis na paghahatid ng inorder na kargamento.
| Pipe Normal Diam. | OD OF Flange | kapal | Ang haba Sa pamamagitan ng Hub | Diam. ng Hub sa Base | Hub Diam. Nangunguna | Itinaas Mukha Diam. | Diam. ng Bolt Bilog | Hindi. ng Bolt Mga butas | Diam. ng Bolt Mga butas | Diam. ng Bolt | Fillet Radius Min. |
| pulgada | O | C | Y | X | A | R | BD | BN | BH | DB | r1 |
| 26" | 971.6 | 79.2 | 184.2 | 720.9 | 660.4 | 749.3 | 876.3 | 28 | 44.5 | 1 5/8 | 9.7 |
| 28" | 1035.1 | 85.9 | 196.9 | 774.7 | 711.2 | 800.1 | 939.8 | 28 | 44.5 | 1 5/8 | 11.2 |
| 30" | 1092.2 | 91.9 | 209.6 | 827 | 762 | 857.3 | 997 | 28 | 47.8 | 1 3/4 | 11.2 |
| 32" | 1149.4 | 98.6 | 222.3 | 881.1 | 812.8 | 914.4 | 1054.1 | 28 | 50.8 | 1 7/8 | 11.2 |
| 34" | 1206.5 | 101.6 | 231.6 | 936.8 | 863.6 | 965.2 | 1104.9 | 28 | 50.8 | 1 7/8 | 12.7 |
| 36" | 1270 | 104.6 | 241.3 | 990.6 | 914.4 | 1022.4 | 1168.4 | 32 | 53.8 | 2 | 12.7 |
| 38" | 1168.4 | 108 | 180.8 | 993.6 | 965.2 | 1028.7 | 1092.2 | 32 | 41.1 | 1 1/2 | 12.7 |
| 40" | 1238.3 | 114.3 | 193.5 | 1047.8 | 1016 | 1085.9 | 1155.7 | 32 | 44.5 | 1 5/8 | 12.7 |
| 42" | 1289.1 | 119.1 | 200.2 | 1098.6 | 1066.8 | 1136.7 | 1206.5 | 32 | 44.5 | 1 5/8 | 12.7 |
| 44" | 1352.6 | 124 | 206.2 | 1149.4 | 1117.6 | 1193.8 | 1263.7 | 32 | 47.8 | 1 3/4 | 12.7 |
| 46" | 1416.1 | 128.5 | 215.9 | 1203.5 | 1168.4 | 1244.6 | 1320.8 | 28 | 50.8 | 1 7/8 | 12.7 |
| 48" | 1466.9 | 133.4 | 223.8 | 1254.3 | 1219.2 | 1301.8 | 1371.6 | 32 | 50.8 | 1 7/8 | 12.7 |
| 50" | 1530.4 | 139.7 | 231.6 | 1305.1 | 1270 | 1358.9 | 1428.8 | 32 | 53.8 | 2 | 12.7 |
| 52" | 1581.2 | 144.5 | 238.3 | 1355.9 | 1320.8 | 1409.7 | 1479.6 | 32 | 53.8 | 2 | 12.7 |
| 54" | 1657.4 | 152.4 | 252.5 | 1409.7 | 1371.6 | 1466.9 | 1549.4 | 28 | 60.5 | 2 1/4 | 12.7 |
| 56" | 1708.2 | 153.9 | 260.4 | 1463.5 | 1422.4 | 1517.7 | 1600.2 | 28 | 60.5 | 2 1/4 | 12.7 |
| 58" | 1759 | 158.8 | 266.7 | 1514.3 | 1473.2 | 1574.8 | 1651 | 32 | 60.5 | 2 1/4 | 12.7 |
| 60" | 1809.8 | 163.6 | 273.1 | 1565.1 | 1524 | 1625.6 | 1701.8 | 32 | 60.5 | 2 1/4 | 12.7 |
B16.47 SER.A (MSS SP44) 600LB
Nag-aalok ang Elite ng malawak na hanay ng mga flanges tulad ng PL, SW, BL, WN, SO, LJ, 600lb Welding Neck Flange-MSS SP44-ASME/ANSI B16.47 Series A atbp., na tumpak na inhinyero alinsunod sa mga internasyonal na pamantayan ng kalidad. . Ang mga flanges na ito ay lubos na matibay, lumalaban sa kaagnasan at maaasahan. Ang aming hanay ng mga flanges ay nakakahanap ng aplikasyon sa mga industriya tulad ng engineering, construction, chemical, oil field at power plant. Nag-aalok kami ng mga flanges na ito sa iba't ibang dimensyon ayon sa mga pagtutukoy na ibinigay ng aming mga kliyente. Upang makakuha ng pinakamabuting kalagayan na kasiyahan ng kliyente, tinitiyak namin ang ligtas na packaging at mabilis na paghahatid ng inorder na kargamento.
| Pipe Normal Diam. | OD OF Flange | kapal | Ang haba Sa pamamagitan ng Hub | Diam. ng Hub sa Base | Hub Diam. Nangunguna | Itinaas Mukha Diam. | Diam. ng Bolt Bilog | Hindi. ng Bolt Mga butas | Diam. ng Bolt Mga butas | Diam. ng Bolt | Fillet Radius Min. |
| pulgada | O | C | Y | X | A | R | BD | BN | BH | DB | r1 |
| 26" | 1016 | 108 | 222.3 | 747.8 | 660.4 | 749.3 | 914.4 | 28 | 50.8 | 1 7/8 | 12.7 |
| 28" | 1073.2 | 111.3 | 235 | 803.1 | 711.2 | 800.1 | 965.2 | 28 | 53.8 | 2 | 12.7 |
| 30" | 1130.3 | 114.3 | 247.7 | 862.1 | 762 | 857.3 | 1022.4 | 28 | 53.8 | 2 | 12.7 |
| 32" | 1193.8 | 117.3 | 260.4 | 917.4 | 812.8 | 914.4 | 1079.5 | 28 | 60.5 | 2 1/4 | 12.7 |
| 34" | 1244.6 | 120.7 | 269.7 | 973.1 | 863.6 | 965.2 | 1130.3 | 28 | 60.5 | 2 1/4 | 14.2 |
| 36" | 1314.5 | 124 | 282.4 | 1031.7 | 914.4 | 1022.4 | 1193.8 | 28 | 66.5 | 2 1/2 | 14.2 |
| 38" | 1270 | 152.4 | 254 | 1022.4 | 965.2 | 1054.1 | 1162.1 | 28 | 60.5 | 2 1/4 | 14.2 |
| 40" | 1320.8 | 158.8 | 263.7 | 1073.2 | 1016 | 1111.3 | 1212.9 | 32 | 60.5 | 2 1/4 | 14.2 |
| 42" | 1403.4 | 168.1 | 279.4 | 1127.3 | 1066.8 | 1168.4 | 1282.7 | 28 | 66.5 | 2 1/2 | 14.2 |
| 44" | 1454.2 | 173 | 289.1 | 1181.1 | 1117.6 | 1225.6 | 1333.5 | 32 | 66.5 | 2 1/2 | 14.2 |
| 46" | 1511.3 | 179.3 | 300 | 1234.9 | 1168.4 | 1276.4 | 1390.7 | 32 | 66.5 | 2 1/2 | 14.2 |
| 48" | 1593.9 | 189 | 316 | 1289.1 | 1219.2 | 1333.5 | 1460.5 | 32 | 73.2 | 2 3/4 | 14.2 |
| 50" | 1670.1 | 196.9 | 328.7 | 1343.2 | 1270 | 1384.3 | 1524 | 28 | 79.2 | 3 | 14.2 |
| 52" | 1720.9 | 203.2 | 336.6 | 1394 | 1320.8 | 1435.1 | 1574.8 | 32 | 79.2 | 3 | 14.2 |
| 54" | 1778 | 209.6 | 349.3 | 1447.8 | 1371.6 | 1492.3 | 1632 | 32 | 79.2 | 3 | 14.2 |
| 56" | 1854.2 | 217.4 | 362 | 1501.6 | 1422.4 | 1543.1 | 1695.5 | 32 | 85.9 | 3 1/4 | 15.7 |
| 58" | 1905 | 222.3 | 369.8 | 1552.4 | 1473.2 | 1600.2 | 1746.3 | 32 | 85.9 | 3 1/4 | 15.7 |
| 60" | 1993.9 | 233.4 | 388.9 | 1609.9 | 1524 | 1657.4 | 1822.5 | 28 | 91.9 | 3 1/2 | 17.5 |
B16.47 SER.A (MSS SP44) 900LB
Nag-aalok ang Elite ng malawak na hanay ng mga flanges tulad ng PL, SW, BL, WN, SO, LJ, 900lb Welding Neck Flange-MSS SP44-ASME/ANSI B16.47 Series A atbp., na tiyak na inengineered alinsunod sa mga internasyonal na pamantayan ng kalidad. . Ang mga flanges na ito ay lubos na matibay, lumalaban sa kaagnasan at maaasahan. Ang aming hanay ng mga flanges ay nakakahanap ng aplikasyon sa mga industriya tulad ng engineering, construction, chemical, oil field at power plant. Nag-aalok kami ng mga flanges na ito sa iba't ibang dimensyon ayon sa mga pagtutukoy na ibinigay ng aming mga kliyente. Upang makakuha ng pinakamabuting kalagayan na kasiyahan ng kliyente, tinitiyak namin ang ligtas na packaging at mabilis na paghahatid ng inorder na kargamento.
| Pipe Normal Diam. | OD OF Flange | kapal | Ang haba Sa pamamagitan ng Hub | Diam. ng Hub sa Base | Hub Diam. Nangunguna | Itinaas Mukha Diam. | Diam. ng Bolt Bilog | Hindi. ng Bolt Mga butas | Diam. ng Bolt Mga butas | Diam. ng Bolt | Fillet Radius Min. |
| pulgada | O | C | Y | X | A | R | BD | BN | BH | DB | r1 |
| 26" | 1085.9 | 139.7 | 285.8 | 774.7 | 660.4 | 749.3 | 952.5 | 20 | 73.2 | 2 3/4 | 11.2 |
| 28" | 1168.4 | 142.7 | 298.5 | 831.9 | 711.2 | 800.1 | 1022.4 | 20 | 79.2 | 3 | 12.7 |
| 30" | 1231.9 | 149.4 | 311.2 | 889 | 762 | 857.3 | 1085.9 | 20 | 79.2 | 3 | 12.7 |
| 32" | 1314.5 | 158.8 | 330.2 | 946.2 | 812.8 | 914.4 | 1155.7 | 20 | 85.9 | 3 1/4 | 12.7 |
| 34" | 1397 | 165.1 | 349.3 | 1006.3 | 863.6 | 965.2 | 1225.6 | 20 | 91.9 | 3 1/2 | 14.2 |
| 36" | 1460.5 | 171.5 | 362 | 1063.8 | 914.4 | 1022.4 | 1289.1 | 20 | 91.9 | 3 1/2 | 14.2 |
| 38" | 1460.5 | 190.5 | 352.6 | 1073.2 | 965.2 | 1098.6 | 1289.1 | 20 | 91.9 | 3 1/2 | 19.1 |
| 40" | 1511.3 | 196.9 | 363.5 | 1127.3 | 1016 | 1162.1 | 1339.9 | 24 | 91.9 | 3 1/2 | 20.6 |
| 42" | 1562.1 | 206.2 | 371.3 | 1176.3 | 1066.8 | 1212.9 | 1390.7 | 24 | 91.9 | 3 1/2 | 20.6 |
| 44" | 1648 | 214.4 | 390.7 | 1234.9 | 1117.6 | 1270 | 1463.5 | 24 | 98.6 | 3 3/4 | 22.4 |
| 46" | 1733.6 | 225.6 | 411 | 1292.4 | 1168.4 | 1333.5 | 1536.7 | 24 | 104.6 | 4 | 22.4 |
| 48" | 1784.4 | 233.4 | 419.1 | 1343.2 | 1219.2 | 1384.3 | 1587.5 | 24 | 104.6 | 4 | 23.9 |
| 50" | Upang matukoy ng customer. | ||||||||||
| 52" | |||||||||||
| 54" | |||||||||||
| 56" | |||||||||||
| 58" | |||||||||||
| 60" | |||||||||||
